0009331341 \ 933134 \ 933134.1 Шестерня Claas

	Внешний вид данной запчасти на Youtube

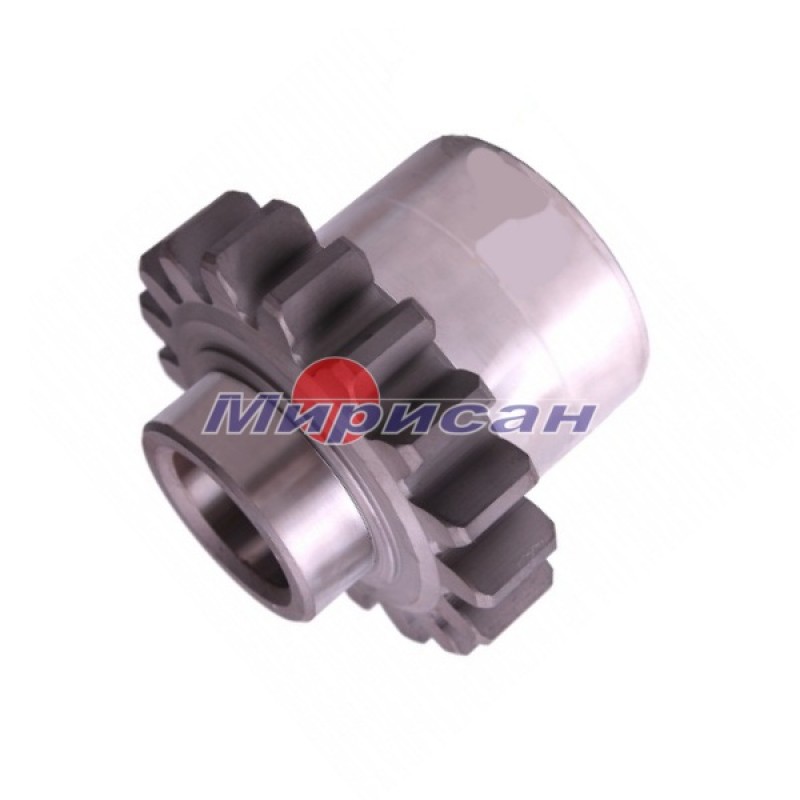

          Колесо цилиндрическое  0009331341 является важной деталью кормоуборочного комбайна "CLAAS Jaguar".  Шестерня устанавливается в редуктор привода верхних питающих вальцев и служит для прередачи крутящего момента на верхний задний валец.

          Мы предлагаем высококачественные  Шестерни 933134.0 (0009331340) для кормоуборочных комбайнов "CLAAS Jaguar" нескольких западных производителей. Вы всегда сможете выбрать у нас оптимальный вариант исходя из критериев «цена/качество».

Применяется на кормоуборочных комбайнах "CLAAS" следующих моделей:

Jaguar-830 / Jaguar-850 / Jaguar-870 / Jaguar-890 / Jaguar-90

Jaguar-820 / Jaguar-840 / Jaguar-860 / Jaguar-880

Альтернативные вариации кат. номера:

00 0933 134 1 / 933134  / 933134.0 / 0009331340 / 00 0933 134 0

Шестерня / STIRNRAD / SPUR GEAR

Параметры запчасти:

Вес: 4,14 кг.

Ширина: 95 мм.

Диаметр внеш.: 113 мм.

Диаметр внутренний:  38 мм.

Кол-во зубьев : 17

Кол-во шлицов: 28

Ниже представлена схема редуктора в разборе по позициям:

ПОЗ.      № ПО КАТАЛОГУ            № ПО КАТАЛОГУ            НАИМЕНОВАНИЕ                   ПРИМ. КОЛ.

1             987434.1                            0009874341                     РЕДУКТОР                                               1

2             238344.0                            0002383440                     КОЛЬЦО УПЛОТН.   A24 X29               1

3             933204.0                            0009332040                     КОЛПАК ПРОЗРАЧНЫЙ   M22X1,5     1

4             235536.0                             0002355360                    ВИНТ 6-ГР.         M10X60                       7

5             242763.1                             0002427631                    КОЛЬЦО СТОПОРНОЕ  10                   9

6             238082.0                             002380820                      ВИНТ ЗАПОРНЫЙ  M24X1,5                2

6             238421.0                             0002384210                    ВИНТ ЗАПОРНЫЙ          M24X1,5        1

7             237844.0                             0002378440                    ВИНТ 6-ГР.         M10X65                       1

8             213698.1                             0002136981                    ШТИФТ РАСПОРНЫЙ  10 X 55 N-ST   2

9             237808.0                             0002378080                    ВИНТ 6-ГР.         M10X75                        1

10           214590.0                             0002145900                    ВИНТ 6-ГР.         M12X110                      1

11           933908.0                             0009339080                    ВЕРХ КОРПУСА                                        1

12           235918.0                             0002359180                    Ш/ПОДШ.РАДИАЛЬНЫЙ      6208        2

13           244058.0                             0002440580                    КОЛЬЦО СТОПОРНОЕ  40X2,5              1

14           933135.1                             0009331351                    КОЛЕСО ЦИЛИНДРИЧ.            Z=27      1

15           933910.0                             0009339100                    ВАЛ КПП                                                     1

16           235186.0                             0002351860                    КОЛЬЦО СТОПОРНОЕ  72X2,5               1

17           234886.0                             0002348860                    УПЛОТНЕНИЕ ВАЛА      A 50X 72X 8      2

18           239016.0                             0002390160                    Ш/ПОДШ.РАД.                 6010-2RS/C3   2

19           234328.0                             0002343280                    ШАЙБА               13 X 26 X3                       1

20           933137.1                             0009331371                    КОЛЕСО ЦИЛИНДРИЧ.             Z=13      1

21           926672.0                             0009266720                    ВТУЛКА ПОДШИПНИК  35X 39X 20       1

22           933134.1                             0009331341                    КОЛЕСО ЦИЛИНДРИЧ.              Z=17      1

23           211450.0                             0002114500                    КОЛЬЦО УПЛОТНИТ. B1SL 35X47X7/9  2

24           235904.0                             0002359040                    Ш/ПОДШ.РАДИАЛЬНЫЙ           6011      2

25           933136.1                             0009331361                    КОЛЕСО ЦИЛИНДРИЧ.               Z=28      1

26           243113.0                             0002431130                    Ш/ПОДШ.РАДИАЛЬНЫЙ          6015        2

27           244049.0                             0002440490        УПЛОТНЕНИЕ ВАЛА      B1SL75X95X10/11          2

28           212571.0                             0002125710        КПЛ.ДИСКОВ ФРИКЦ. IS 75 FK 3                           2

29           933909.0                             0009339090        НИЗ КОРПУСА                                                           1
